Die Entwicklung moderner Medizin- und Laborgeräte stellt hohe Anforderungen an die Gehäusetechnik. Neben einem ansprechenden Design sind ein großzügiger Bauraum, eine ergonomische Bedienung, servicefreundliche Montagekonzepte sowie eine hohe Integrationsfähigkeit für elektronische und mechatronische Baugruppen entscheidende Kriterien.
Mit dem neuen COMMUNITEC steht ein modernes Gehäusesystem für anspruchsvolle Anwendungen in der stationären und mobilen Medizin-, Labor- und Analysentechnik zur Verfügung. Das großvolumige Tischgehäuse wurde für komplexe elektronische Systeme entwickelt und eignet sich insbesondere für Applikationen, bei denen großformatige Displays, leistungsfähige Embedded-Systeme und umfangreiche Sensorik sicher integriert werden müssen.
Anwendungsbeispiel: Patientenmonitor zur kontinuierlichen Überwachung von Vitalparametern in klinischen Einrichtungen.
Optimiert für medizinische Arbeitsabläufe
Die um 12° geneigte Bedien- und Anzeigefläche ermöglicht eine ergonomische Interaktion mit Touch-Displays, Folientastaturen oder kapazitiven Bedienelementen. Gleichzeitig verbessert der Neigungswinkel die Ablesbarkeit diagnostischer Messwerte, Laborparameter und Prozessinformationen aus unterschiedlichen Arbeitspositionen. Displays mit 11,5" - 14" (29 cm - 35 cm in der Diagonale) lassen sich sicher in die vertiefte Frontfläche integrieren. Die geschützte Einbaulage reduziert das Risiko mechanischer Beschädigungen und unterstützt den Einsatz in anspruchsvollen Klinik- und Laborumgebungen.
Ein weiteres konstruktives Merkmal ist die integrierte Griffmulde. Sie erleichtert den Transport größerer Geräte zwischen Behandlungsräumen, Laborarbeitsplätzen oder verschiedenen Stationen innerhalb medizinischer Einrichtungen.

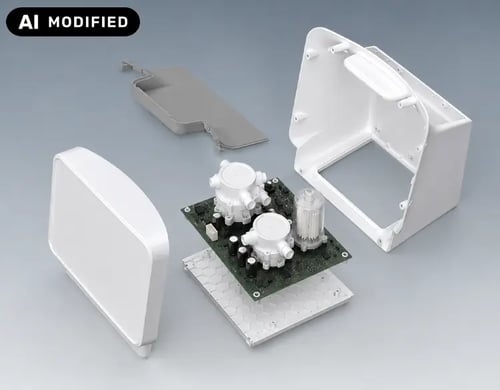

Gehäusekonstruktion besteht aus 4 Einzelteilen mit viel Platz für großvolumige Einbauten, hier mit beispielhaftem Platinenaufbau aus der Medizintechnik
Hohe Integrationsdichte für komplexe Medizintechnik
Diagnostik- und Laborgeräte vereinen heute häufig mehrere Funktionsbereiche in einem kompakten System. Neben leistungsfähiger Elektronik müssen Netzteile, Kühlkonzepte, Sensorik, Kommunikationsmodule sowie umfangreiche Schnittstellen untergebracht werden. Zahlreiche Befestigungspunkte im Grundgehäuse, in der Bedienfront und auf der Bodenplatte ermöglichen eine flexible Integration unterschiedlichster Baugruppen.
Das große Innenvolumen von COMMUNITEC bietet ausreichend Platz für:
• Embedded-PCs und industrielle Rechnerplattformen
• großformatige Leiterplatten und Backplanes
• Signalaufbereitung und Messverstärker
• optische Messsysteme
• Sensor- und Aktormodule
• Netzteile und Spannungsversorgung
• Kommunikationsschnittstellen wie Ethernet, USB oder serielle Systeme
• Lüfter-, Kühl- oder Filtereinheiten
Das Gehäusedesign ohne sichtbare Verschraubungsbereiche vereinfacht die Reinigung und Desinfektion und eignet sich für den Einsatz in medizinischen und labortechnischen Anwendungen.
Servicefreundliche Konstruktion für Entwicklung und Wartung
Die modulare Gehäusekonstruktion besteht aus jeweils einem Grundgehäuse, einer Bedienfront, einer Bodenplatte sowie der rückwärtigen Griffmuldenabdeckung. Dadurch lassen sich Montage, Inbetriebnahme und Servicearbeiten deutlich vereinfachen.
Die Bodenplatte kann vollständig außerhalb des Gehäuses bestückt werden. Anschließend wird die vormontierte Baugruppe in das Gehäuse eingesetzt und verschraubt. Wartungsarbeiten sind sowohl über die Front als auch über die Öffnung der Griffmulde möglich, wodurch sich selbst komplexe Baugruppen schnell austauschen oder erweitern lassen.
Die Verschraubung erfolgt über korrosionsbeständige Torx-Edelstahlschrauben auf der Rück- beziehungsweise Innenseite. Sichtbare Schrauben auf der Bedienfront entfallen vollständig, was nicht nur das Erscheinungsbild verbessert, sondern auch die Reinigung erleichtert.
Werkstoffe für den professionellen Einsatz
Alle Gehäusekomponenten bestehen aus ASA+PC-FR, einem UV-beständigen und flammgeschützten Kunststoff mit hoher Schlagfestigkeit und guter Formstabilität. Die leicht strukturierte Oberfläche ist unempfindlich gegenüber Gebrauchsspuren und lässt sich einfach reinigen – ein wichtiger Vorteil für Geräte, die regelmäßig desinfiziert oder in hygienisch sensiblen Bereichen eingesetzt werden.

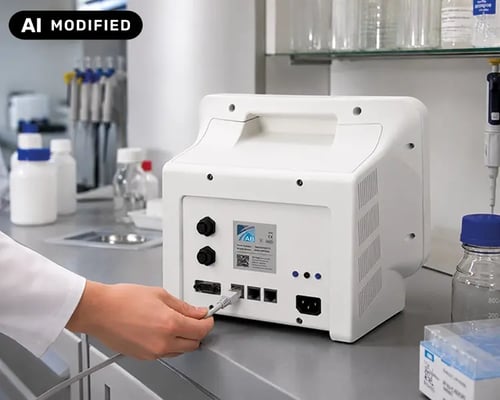

Das COMMUNITEC-Gehäuse bietet einen zurückversetzten Anschlussbereich für die sichere Integration von Kommunikations- und Versorgungsanschlüssen.
Geschützte Schnittstellenintegration
Der zurückgesetzte Anschlussbereich auf der Gehäuserückseite schützt Steckverbinder und Leitungen vor mechanischer Belastung und ermöglicht gleichzeitig eine übersichtliche Kabelführung. Die plane Fläche unterhalb der geneigten Bedien-/Anzeigenfläche steht zur Integration frontseitiger Bedienelemente und Anschlüsse sowie für Bedruckungen, beispielsweise Logos oder Gerätedaten, zur Verfügung.
Anwendungsbeispiel: Therapiesystem für die elektrische Nervenstimulation mit übersichtlicher Benutzerführung und leistungsfähiger Geräteintegration.
Fazit
Mit seiner Kombination aus großem Einbauvolumen, ergonomischer Bedienung, servicefreundlicher Konstruktion und umfangreichen Individualisierungsmöglichkeiten bildet COMMUNITEC eine zukunftssichere Gehäuseplattform für die Entwicklung moderner Medizinprodukte sowie leistungsfähiger Labor- und Analysegeräte.
