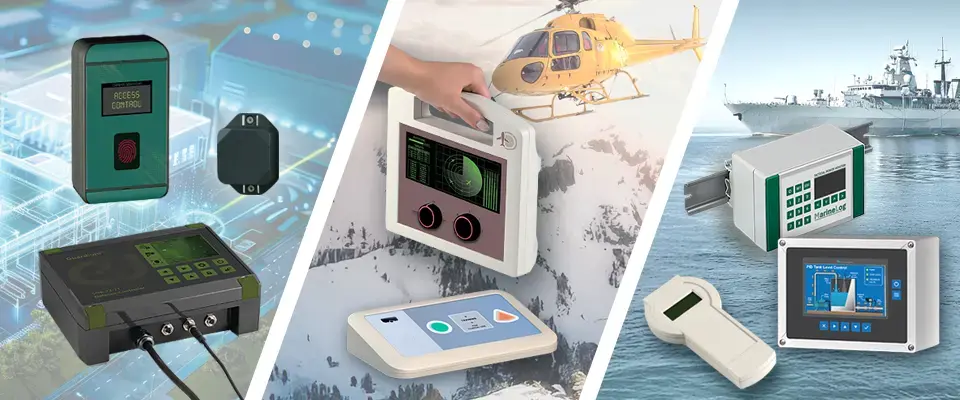

Les appareils pour les secteurs à haut risque
Les boitiers destinés aux applications marines, aéronautiques et de défense sont soumis à des exigences extrêmement rigoureuses. Ils doivent non seulement supporter des conditions environnementales difficiles, mais également respecter les normes de sécurité fondamentales pour protéger les technologies et les données sensibles. Cet article fournit une analyse détaillée des performances que les boitiers en plastique doivent garantir pour ces domaines d'utilisation, comme l'étanchéité, la résistance aux impacts, le blindage électromagnétique (CEM), et précise quels modèles standards OKW peuvent être adaptés.
Quand les conditions deviennent difficiles
Les équipements conçus pour le domaine de la défense doivent faire face à des contraintes considérables : chocs, vibrations et usure mécanique importante sur des périodes prolongées. Les plastiques techniques d’aujourd’hui présentent de multiples atouts, notamment la résistance aux chocs, la protection anti-feu et anti-UV, et une grande longévité. Pas ailleurs, les boitiers en plastique sont bien plus légers que les modèles métalliques équivalents et prouvent qu'ils peuvent aussi être employés dans des applications militaires. Bien sûr, pas dans toutes les situations. La décision finale revient au fabricant de l’appareil.
Quelles contraintes le boitier doit-il supporter ?
Dans le milieu militaire, les opérateurs manient souvent les équipements électroniques dans l'urgence, en utilisant divers outils et tout en portant des gants. Les équipements peuvent être cognés, lâchés ou malmenés durant l'installation, le transport ou la maintenance. Il est donc préférable d'opter pour des boitiers solides et affichant un indice de protection contre les impacts. Les classifications IK07 et IK08 garantissent qu’ils peuvent endurer ces conditions difficiles sans être endommagés, assurant ainsi la protection de l'électronique embarquée.
L'échelle IK allait initialement de IK00 (absence de protection) à IK10 (résistance aux chocs maximale). En 2021, la classe IK11 a été ajoutée. Chaque niveau correspond à une valeur d'énergie en joules (J), indiquant l'énergie cinétique d'un choc que le boitier est capable d'absorber sans détérioration majeure :
- IK07 = 2 joules – correspond à la chute d’un objet de 500 g d’une hauteur de 400 mm.
- IK08 = 5 joules – correspond à la chute d’un objet de 1.7 kg d’une hauteur de 300 mm.
Ces valeurs peuvent sembler peu élevées, mais les énergies d'impact imitent des chocs, des chutes ou des collisions réalistes dans le cadre d'essais contrôlés, similaires à ceux susceptibles de se produire lors des travaux de maintenance, de la manipulation quotidienne ou sous l’effet des facteurs environnementaux.
Étanchéité et gestion thermique
Il est primordial de fournir une protection adéquate aux composants internes face aux influences de l'environnement. Les boitiers destinés aux applications les plus exigeantes doivent empêcher l'intrusion de poussière et d'humidité. Sont recommandés les boitiers avec un indice de protection IP65 (protection contre les projections d'eau jusqu'à 30 kPa), IP66 (protection contre les submersions temporaires jusqu'à 100 kPa) ou IP67 (protection contre une immersion de 30 minutes sous l'eau à des profondeurs allant de 150 à 1000 mm).
Pour obtenir des explications sur nos classes de protection consultez notre fiche technique 'OKW degres de protection (.pdf)'.
Protection contre les interférences électromagnétiques (CEM)
Le blindage électromagnétique est crucial dans les secteurs critiques. La plupart des milieux liés à la défense sont exposés à des interférences électromagnétiques ; les émetteurs puissants, la proximité des différents équipements et les plateformes mobiles contribuent tous à un risque CEM élevé. Les appareils doivent fonctionner sans faille et ne doivent en aucun cas être source de brouillage.
De plus, le terme « non lié au combat » ne signifie pas l'absence de signaux/champs indésirables (EMI/RFI). Toute mission de maintien de la paix, de stabilisation, d'assistance humanitaire ou d'aide aux sinistrés (HADR) nécessitant l’usage d'appareils électroniques dans des milieux exigus, non contrôlés ou complexes, doit être perçue comme une situation à risque. Par conséquent, un blindage approprié contre les interférences extérieures et les émissions parasites doit être exigé.
Les plateformes maritimes sont connues pour être vulnérables aux perturbations électromagnétiques. Les bateaux sont composés de métal, ce qui accentue la réflexion et le couplage de l'énergie électromagnétique. Ils embarquent des systèmes de radar, d'identification automatique, de sonar, de satellite et de navigation, qui émettent tous simultanément. Les patrouilleurs et les véhicules de surface autonomes (USV) sont particulièrement exposés car leurs systèmes sont très rapprochés. De plus, l'eau salée et l'humidité nuisent à la conductivité/mise à la terre, complexifiant la gestion de la CEM.
Le secteur aéronautique fait face au même problème car les avions sont équipés d'émetteurs à haute puissance, de récepteurs sensibles et de systèmes d'alimentation complexes, le tout étant confiné dans un espace très réduit : radar, transpondeurs, communications par satellite/VHF/UHF, technologies de navigation ILS, GPS, VOR et DME, et connexion Wi-Fi à bord.
Les boitiers adaptés à des fins militaires
Nous estimons que les boitiers OKW ci-dessous sont adaptés, surtout quand le critère du poids est crucial. Ces boitiers pour montage mural et de table sont couramment utilisés dans des applications pour lesquelles un coffret métallique était traditionnellement privilégié.

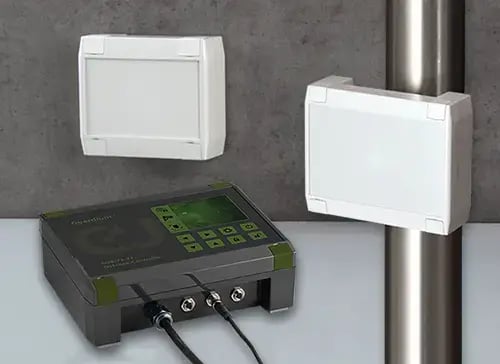

Boitiers SOLID-BOX robustes pour montage sur table, mural ou sur mât
Le nouveau SOLID-BOX (IP66, IP67, IK08) est conçu pour être monté au mur sous forme d'unité totalement préassemblée. Les modèles en PC+ABS, proposés en 3 dimensions et 2 coloris standards, possèdent des caches clipsables qui masquent toutes les vis. Les fixations arrière (tailles 145, 175) sont compatibles avec la norme VESA et peuvent également être installées sur des tubes/mâts.

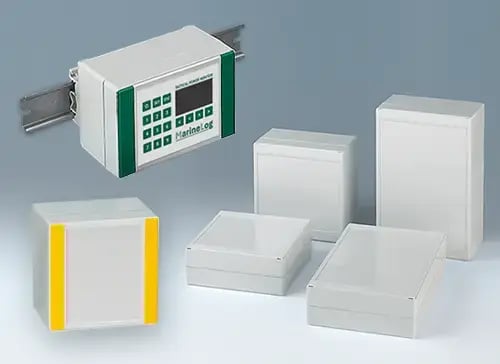

Boitiers modulables de différentes dimensions et dotés de nombreuses options d'accessoires
Ces boitiers muraux et de table ROBUST-BOX, bénéficiant d'un indice de protection élevé IP66, sont proposés dans de nombreux formats et designs : 11 dimensions de base, différentes hauteurs et 2 matériaux standards (ABS et PC). Une vaste gamme d'accessoires (éléments de compensation de pression, charnières, caches de divers coloris, montage sur rail DIN, etc.) vient enrichir cette série de boitiers modulables.

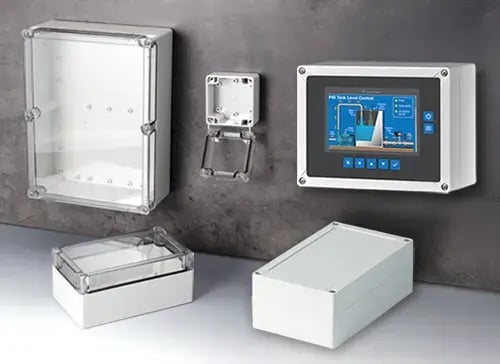

Boitiers robustes aux divers designs pour les applications industrielles exigeantes
The enclosures in the IN-BOX series (IP 66, IP 67, IK07 ABS, IK08 PC) are characterised by simple, intelligent and effective wall mounting. They are available in ABS (UL 94 HB) or PC. The housing tops (also available in transparent) are attached with a rational quick-release fastener. The PC housings comply with protection class UL 94 5V (better than V-0). Accessories include pressure compensation elements, sealing sets, hinges, mounting plates and much more.

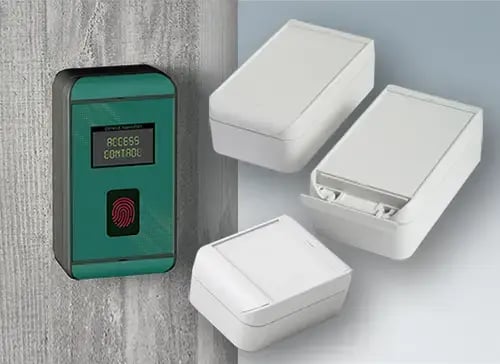

Boitiers ergonomiques avec caches à charnière pour un montage facile
Le SMART-BOX (IP66) est un autre boitier mural solide pouvant être installé sans ouvrir son couvercle. Des caches à charnière masquent ingénieusement la zone de vissage. Un dispositif de sécurité sur le couvercle évite que la partie supérieure du boitier ne tombe lors du montage ou des opérations de maintenance ultérieures.
Les boitiers pouvant être portés près du corps

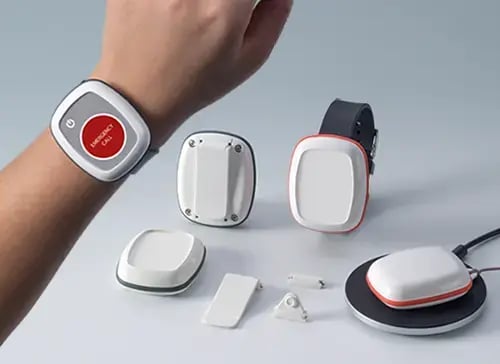

Boitiers compacts sur bracelet-montre, dragonne, et support de charge
Les technologies qui se portent sur ou à proximité du corps, désignés comme wearables, gagnent en importance dans les secteurs à haut risque. Le BODY-CASE peut servir, par exemple, pour des applications d'appel de détresse, l'enregistrement de données et la géolocalisation. Ces boitiers en ASA, résistants aux UV et IP65, peuvent être attachés à un bracelet-montre, portés autour du cou, fixés à une ceinture ou simplement glissés dans une poche. Pour découvrir plus de modèles portables OKW, cliquez ici :
Eléments de commande pour l'électronique marine, aéronautique et de défense

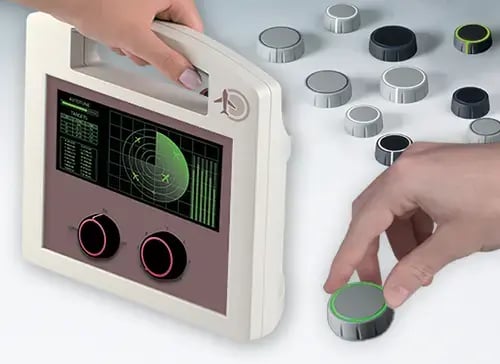

Boutons CONTROL-KNOBS intégrés à un boitier portable CARRYTEC
En plus des boitiers standards, le catalogue de produits OKW inclut des boutons de commande de qualité premium conçus pour le contrôle et la commande des équipements militaires. Nos derniers modèles associent des fonctionnalités techniques de pointe à un design contemporain. Parmi ces caractéristiques, on retrouve un éclairage LED en option, un montage encastré, des repères et des choix de couleurs modernes.
Gamme de services OKW
Nous réalisons des boitiers selon vos besoins précis, toutes les étapes étant exécutées dans nos ateliers pour garantir le niveau le plus élevé de qualité et de fiabilité. Nos services incluent l'usinage, la peinture, l'impression et le marquage laser, la pose d’étiquettes, l'utilisation de matériaux spéciaux (couleur, V-0), le blindage CEM et l'assemblage d’accessoires.
