L’électronique utilisée en milieu extérieur ou industriel est mise à rude épreuve : humidité, poussière, variations de température et contraintes mécaniques font partie de son quotidien. Pour surmonter ces défis, les boitiers sont conçus pour être robustes, alliant étanchéité, durabilité et fiabilité. C'est pourtant cette isolation totale qui crée un problème fréquemment négligé : la formation de condensation à l'intérieur même du boitier.
D'où vient la condensation ?
La condensation n'est pas un défaut de conception, mais un phénomène physique naturel. Elle survient lorsque de l'air chaud et saturé d'humidité rencontre une surface plus froide. Dès que la température de l'air descend sous le point de rosée, celui-ci ne peut plus stocker l'humidité accumulée, ce qui génère de petites gouttes d'eau.Les fenêtres embuées en hiver en sont une parfaite illustration : l'air chaud intérieur entre en contact avec le verre froid, condensant l'humidité. Le même principe s'applique aux boitiers étanches, où des conditions similaires peuvent entraîner la formation de condensation à l'intérieur.
Comment l'humidité s'infiltre-t-elle dans le boitier ?
Aucun boitier, même d'apparence parfaitement étanche, ne fait totalement barrage à l'humidité. Ce phénomène s'explique par l'instabilité des conditions environnementales :
-
Les écarts de température créent des différences de pression entre l'intérieur et l'extérieur du boitier.
-
L'air humide se retrouve littéralement « aspiré » à l’intérieur du boitier.
-
En se refroidissant, cette humidité se condense sur les composants les plus froids.
D'autres facteurs favorisent également ce phénomène :
-
Des défauts d’étanchéité sur les presse-étoupes ou les éléments de commande.
-
L’humidité résiduelle emprisonnée durant l'installation ou la maintenance.
Les conséquences peuvent être graves : corrosion, dysfonctionnements et vieillissement prématuré des composants électroniques.
Les indices de protection : essentiels, mais pas magiques
L'indice de protection IP définit le niveau de protection d'un boitier face à l'introduction de corps solides et de liquides. Il sert de référence majeure pour identifier le boitier adéquat.
Cependant, il est important de noter que les indices de protection reposent sur des conditions d'essai standards, sans les modifications spécifiques de l'utilisateur (perçages, découpes ou composants ajoutés ultérieurement). Dans la pratique, ces interventions peuvent impacter de manière significative le degré de protection réel du boitier.
À cela s'ajoute le fait que les normes ne tiennent pas compte du vieillissement des matériaux ni de l'évolution des conditions climatiques. Il est donc fortement recommandé de tester le produit fini et assemblé en conditions réelles d'utilisation, puis d'engager une démarche de certification si votre projet l’exige.
Pour découvrir les séries de boitiers OKW les plus performantes face aux environnements extérieurs difficiles, n'hésitez pas à consulter notre article de blog sur les boitiers industriels :
Une utilisation fiable, même en conditions extrêmes
Prévenir la condensation : les points essentiels
Une protection efficace contre l'humidité dépend de plusieurs facteurs qui doivent être pris en compte dès la phase de conception :
1. Matériaux et design
En choisissant des matériaux à faible conductivité thermique, vous limitez les variations de température brutales au sein du boitier, ce qui permet de freiner l'apparition de la condensation.
2. Conception optimale de l’étanchéité
L'intégration de joints de qualité supérieure est primordiale et doit s'inscrire dans une réflexion globale sur la conception du produit.
3. Ventilation contrôlée
Un renouvellement d'air régulé et progressif évite la rétention d'air humide à l'intérieur du boitier.
4. Emplacement d’installation adapté
Choisir un lieu d'implantation sec et bien aéré permet de limiter significativement les risques.
Éléments de compensation de pression : petits composants, grands effets !
Les éléments de compensation de pression constituent une solution particulièrement efficace. Ils garantissent un renouvellement d'air maîtrisé et compensent les écarts de pression, tout en barrant la route à l'humidité et aux impuretés.
Les versions récentes intègrent des membranes présentant les caractéristiques suivantes :
-
Étanchéité à l'eau et à la poussière
-
Propriétés oléofuges
-
Flux d’air élevé en continu
Ce système prévient toute condensation interne susceptible de détériorer l'électronique sensible.
Important : Le fonctionnement optimal de ces composants requiert un montage conforme et l’absence de toute contamination.
Élément de compensation de pression offrant un débit d’air particulièrement élevé
Solution alternative : presse-étoupes avec compensation de pression
Les presse-étoupes avec compensation de pression intégrée s'avèrent ultra-pratiques. Ils associent plusieurs avantages :
-
Entrée de câble sécurisée avec décharge de traction
-
Indice de protection élevé IP68
-
Compensation de la pression additionnelle pour limiter la condensation
C'est la solution idéale pour les applications où l'espace est compté, ou lorsqu'il faut combiner plusieurs fonctions au sein d'un boitier compact.

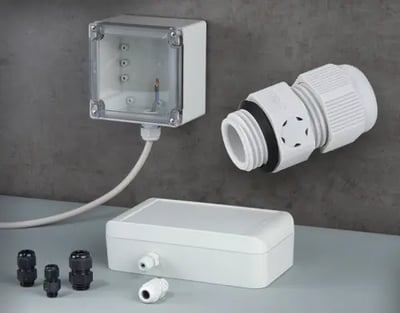

Presse-étoupes avec compensation de pression intégrée
👉 Conclusion:
S'il est impossible d'empêcher totalement la formation de condensation dans un boitier étanche, on peut en revanche parfaitement la maîtriser. Tout est une question de dosage entre le choix des matériaux, le design, l'étanchéité et une gestion intelligente de la ventilation.
En misant dès la conception sur des solutions efficaces, comme les éléments d'équilibrage de pression ou les presse-étoupes adaptés, vous protégez durablement vos composants électroniques et boostez la fiabilité de vos appareils, même face aux environnements les plus difficiles.
